Trepunktslyftens mekanik och grundläggande geometri på veterantraktorer

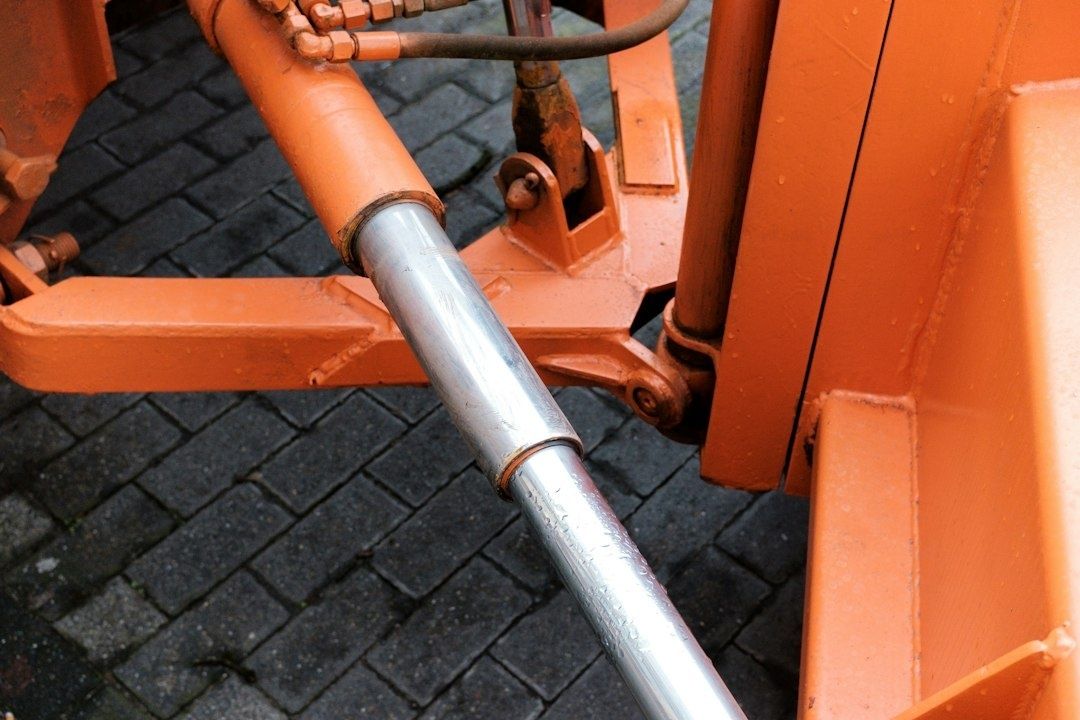

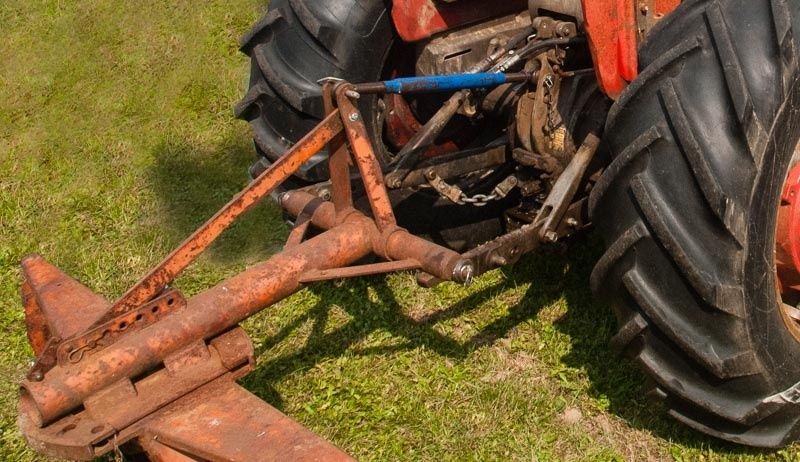

Trepunktslyften är en av de viktigaste mekaniska innovationerna på klassiska traktorer som Fordson Major. Två nedre lyftarmar och en justerbar tryckstång bildar tillsammans en stabil koppling mellan traktorn och redskapet. Hydraulcylindern höjer armarna, medan länkaget överför rörelsen och gör det möjligt att reglera arbetsdjup och redskapshöjd. Konstruktionen är enkel i grunden, men små fel i leder, sprintar eller inställningslängder får stor effekt när ett tungt redskap arbetar i marken. Den grundläggande principen beskrivs tydligt i den internationella definitionen av trepunktslyften.
Rätt inställning handlar inte bara om att kunna lyfta. En korrekt geometri gör att traktorn får bättre dragkraft, att redskapet följer marken jämnare och att onödigt hjulspinn och bränsleförbrukning begränsas. Felaktig höjd eller sned belastning kan i stället ge högt marktryck på ena sidan, överbelasta bakaxelhuset och orsaka okontrollerat pendlande. Innan mätning eller demontering ska traktorn stå plant, motorn vara avstängd, parkeringsbromsen ilagd och redskapet nedsänkt. Vid arbete med upplyfta armar krävs mekaniskt stöd, eftersom hydrauliken aldrig ska betraktas som ett säkert stöd för kroppen.
Mätning och åtgärd av mekaniskt glapp i kulleder och dragstänger
Börja med en noggrann okulär kontroll. Kontrollera varje sprint, ledhylsa, kulled, låsbricka och gängad justering. Be gärna en medhjälpare röra lyftarmarna några millimeter fram och tillbaka medan glappet betraktas nära leden. Radiellt glapp är rörelse tvärs över sprintens axel, medan axiellt glapp är förflyttning längs sprinten. En bladmåttssats, en indikatorklocka med magnetfot och ett skjutmått ger betydligt säkrare besked än enbart känsel. Mät med redskapet frånkopplat och jämför höger och vänster sida.
Det finns inget generellt mått som ersätter Fordsons verkstadsspecifikation, eftersom slitaget beror på ledens konstruktion och vilken reservdel som används. Som praktisk gräns ska en led åtgärdas när den tydligt klapprar under handkraft, när hålet blivit ovalt eller när sprinten kan flyttas synligt i sidled. En led som binder är lika allvarlig som en led med stort glapp. Principen att rörliga förbindelser ska vara fria från överdriven rörelse återkommer även i Title 19. Public Safety, även om dessa regler gäller fordonskontroll och inte specifikt Fordson Major.
- Rengör leden noggrant och avlasta lyftarmen med pallbock eller annat godkänt mekaniskt stöd.
- Ta bort låssprint, saxpinne eller bult och mät både sprintens diameter och hålets diameter. Skillnaden visar det faktiska slitaget.
- Byt slitna hylsor och sprintar mot delar med korrekt diameter och härdning. Undvik att kompensera stort slitage med en för stor, obehandlad bult.
- Om konstruktionen tillåter kan tunna härdade shims användas för att minska axiellt sidospel. Shims får inte göra leden trög eller hindra full rörelse.
- Montera nya låsdetaljer, smörj leden och kontrollera rörelsen över hela lyftområdet innan redskap kopplas.
Dragstänger och stabiliseringsstag ska hålla redskapet inom ett rimligt sidospel utan att låsa trepunktslyften snett. För litet spel kan överföra sidokrafter direkt till lyftarmar och bakaxelhus, medan för stort spel gör att redskapet pendlar och i värsta fall kommer åt bakdäcken. Justera därför stagen med traktorn och redskapet på plant underlag. Kontrollera särskilt gängor och justeringshylsor, eftersom en rostig eller skev hylsa kan ge intryck av korrekt inställning men flytta sig under belastning.
Geometrisk inställning för optimal stabilitet och lyftkapacitet
Tryckstångens längd påverkar både redskapets vinkel och hur kraften går in i traktorns trepunktsgeometri. En kortare tryckstång tippar normalt redskapets ovankant framåt eller bakåt beroende på redskapets infästning, medan en längre stång ger motsatt effekt. Infästningshålet på traktorn påverkar också hävstångsförhållandet. Hål som ger större lyftkraft kan samtidigt minska lyfthöjden eller ändra regleringens känslighet. Ändra därför en sak i taget och märk ursprungsläget innan justering.
Lyftarmarna ska i nedsänkt läge börja på samma höjd och ha likartad vinkel när de höjs. Justera den gängade lyftlänken på den sida som avviker, men kontrollera först att felet inte beror på böjd arm, sliten hylsa eller en felaktigt monterad sprint. Nivellera med ett enkelt vattenpass eller mät från en fast punkt på bakaxelhuset till respektive lyftarm. Vid arbete med pallgafflar eller andra redskap med långt överhäng måste hela rörelsebanan kontrolleras. Ett forumexempel visar hur en lyftarm som rör sig ungefär 30 centimeter kan ge betydligt mindre rörelse längst ut på redskapet, eftersom geometrin förändrar vinkeln och hävarmen.
| Redskap och användning | Geometrisk kontroll | Praktisk rekommendation |
|---|---|---|
| Plog och kultivator | Kontrollera tryckstångens längd och arbetsvinkel | Ställ redskapet så att det går stabilt utan att trycka ned traktorns bakdel |
| Slåtterbalk och andra sidobelastade redskap | Kontrollera sidostag och frigång mot däcken | Minimera pendling men lämna tillräckligt rörelseutrymme för markföljning |
| Vagn eller lättare transportredskap | Kontrollera toppstångens spel och låsning | Använd endast infästningar som är dimensionerade för aktuell belastning |
| Pallgafflar och redskap med långt överhäng | Kontrollera lyfthöjd, tipprisk och lastens avstånd | Håll lasten nära traktorn och provlyft försiktigt på plant underlag |
Överbelastning uppstår ofta genom geometri snarare än genom redskapets tomvikt. En last långt bakom de nedre tapparna skapar ett stort vridmoment som belastar bakaxelhus, lyftarmar och tryckstång. Testa därför alltid med liten höjd först, kontrollera att traktorns framhjul behåller kontakt med marken och använd frontvikt när den är föreskriven för den aktuella lasten. Sluta omedelbart om armarna vrider sig, om hydrauliken börjar hacka eller om redskapet rör sig snett.
Systematisk felsökning vid ryckig gång och sjunkande lyftarmar
Ryckiga lyft beror inte alltid på hydraulventilen. Börja med oljenivå, rätt oljekvalitet och renlighet runt påfyllning och sugsida. Låg nivå eller en otät sugledning kan dra in luft, vilket ger skummande olja och oregelbunden rörelse. Vatten i oljan kan ge grå eller mjölkaktig färg och försämra smörjningen. Ett igensatt sugfilter begränsar flödet och kan få pumpen att arbeta med kavitation. Kontrollera också att reglage och länkage rör sig fritt och verkligen når ventilens ändlägen.
- Om lyften sjunker snabbt med motorn avstängd, kontrollera först yttre läckage och därefter internt läckage över lyftkolvens tätningar eller reglerventilen.
- Om lyften sjunker långsamt under konstant last, markera armarnas läge och mät sjunkningen över en bestämd tid. Jämför resultatet med traktorns verkstadshandbok.
- Om rörelsen är ryckig utan belastning, misstänk luft, smuts i ventil eller mekaniskt bindande länkage innan pumpen byts.
- Om lyftkraften är låg men rörelsen är jämn, kontrollera pumpens skick, överströmningsventil och eventuellt internt läckage.
- Om felet bara uppstår varm, är slitage i pump, kolv eller ventil ofta mer sannolikt än ett rent mekaniskt justeringsfel.
En verkstadsmanometer kan hjälpa till att skilja mellan flödesproblem och tryckproblem, men anslutningen måste göras enligt traktorns hydrauliska schema. Använd en manometer med lämpligt mätområde och aldrig en provisorisk slang eller koppling som inte tål systemtrycket. Mät med oljan uppvärmd till normal arbetstemperatur och jämför med tillverkarens angivna provtryck. Blockera inte hydrauliken längre än nödvändigt. Ett högt tryck med svag lyftrörelse kan tyda på flödesbrist, medan ett lågt maxtryck kan peka mot överströmningsventil, pump eller läckage.
Vid ingrepp i hydrauliken ska redskapet sänkas, motorn stängas av och kvarvarande tryck avlastas. Hydraulolja som tränger genom huden kan orsaka allvarliga skador, även vid en liten läcka. Byt skadade slangar och tätningar i stället för att dra åt kopplingar allt hårdare. En ren arbetsplats och noggrann märkning av demonterade delar minskar risken att smuts hamnar i ventilhuset eller att länkaget återmonteras i fel läge.
Förebyggande smörjrutiner och servicepunkter i lyftlänkaget
Alla leder har inte fettnipplar. På många trepunktslyftar finns så kallade sprint i hylsa-förbindelser vid lyftarmarnas övre och nedre ändar samt där de nedre armarna är fästa i traktorn. Dessa punkter behöver ändå smörjas. Rengör först området, lossa vid behov sprinten och lägg på ett tunt lager lämpligt fett på den verkliga glidytan. Tvinga inte in stora mängder fett i en sluten led, eftersom fett tillsammans med jord kan bilda en slipande pasta.
- Smörj leder med vattenbeständigt EP-fett som tål stötbelastning och långvarig jordkontakt.
- Kontrollera sprintar, saxpinnar, låsbultar och brickor inför varje intensiv arbetsperiod.
- Rensa gängade justeringshylsor från rost och jord och använd ett tunt korrosionsskydd på gängorna.
- Kontrollera att stabiliseringsstag inte är böjda och att deras låsmuttrar håller inställningen.
- Inspektera efter sprickor runt lyftarmarnas infästningar och efter blanknötta ytor som visar att delar rör sig där de ska vara fasta.
Smörjintervallen bör anpassas till användningen. En traktor som arbetar i vatten, lera eller med mycket sidokrafter behöver tätare kontroll än en maskin som bara används för lättare transport. Efter tvätt ska leder torkas och smörjas på nytt. Fett ersätter dock inte en utsliten hylsa. Om leden fortfarande har tydligt glapp efter rengöring och smörjning är rätt åtgärd demontering, mätning och byte av slitna delar.
Bevara precisionen och slitstyrkan i traktorns viktigaste redskapsfäste
En Fordson Major kan fortsätta arbeta pålitligt i många år när trepunktslyften behandlas som ett precisionslänkage och inte bara som en grov lyftanordning. Börja med mekaniken: mät glapp, kontrollera sprintar, rikta upp armarna och justera sidostagen. Gå därefter vidare till hydrauloljan, filtret, reglerventilen, pumpen och lyftkolvens tätningar. Den ordningen gör felsökningen mer träffsäker och minskar risken för att en dyr hydrauldel byts trots att grundfelet sitter i en sliten led.
Inför nästa arbetsmoment bör länkaget gås igenom med redskapet frånkopplat, oljenivå och oljans skick kontrolleras och alla låsdetaljer granskas. Provkör sedan utan last, med låg lyfthöjd och på plan mark. Tidiga tecken som klapper, sned lyftning, långsam sjunkning eller oljefukt ska åtgärdas innan traktorn går ut i fält. Målet är inte bara maximal lyftkraft, utan en trepunktslyft som arbetar jämnt, håller redskapet stabilt och ger trygg drift även när veterantraktorn får göra ett tungt dagsverke.
